研华的障碍物检测和预警解决方案是利用其工业级边缘计算能力，提升工业自动化、智能交通以及移动设备作业中的安全性。该解决方案通过多模态传感器融合与深度学习分析，能够在复杂环境中实现实时障碍物识别、分类及及时预警，显著提高作业安全性和系统响应能力。研华为此类安全关键型应用提供坚固可靠的CompactPCI Serial（CPCI-S）平台，为轨道交通与自动化关键系统带来高可靠性、长生命周期支持及模块化扩展能力。
CPCI-S 解决方案电子书
智能铁路安全解决方案 资料下载

主要特点

Windows on Arm Dev. Kit Build, test, debug Windows apps for Arm
障碍物检测：实时识别车辆或设备周围的静态与动态障碍物
Windows on Arm Dev. Kit Build, test, debug Windows apps for Arm
目标追踪：对检测到的障碍物进行轨迹预测和跟踪
Windows on Arm Dev. Kit Build, test, debug Windows apps for Arm
碰撞预警：根据障碍物距离、速度及运动轨迹所计算出的碰撞风险，及时发出警告
Windows on Arm Dev. Kit Build, test, debug Windows apps for Arm
数据记录与分析：存储检测数据，支持事后分析与系统优化

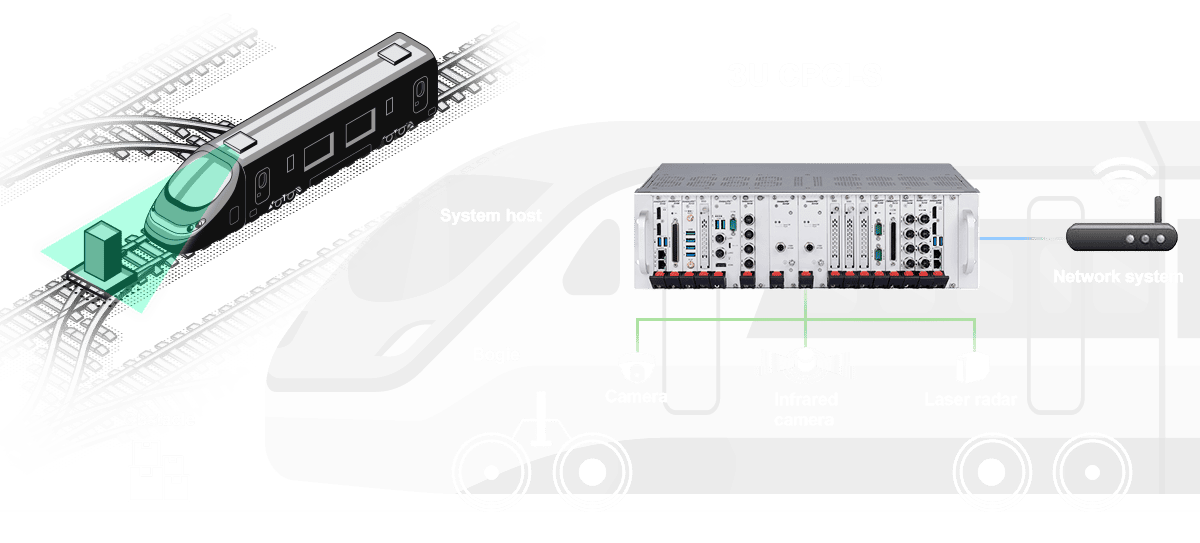

系统架构图
智能铁路安全解决方案

解决方案优势

智能铁路安全解决方案

整机共享一个电源单元，同时支持三个系统单元独立处理不同任务

智能铁路安全解决方案

每个单元可根据需求配置标准CPU（如Intel Core）或专用AI CPU（如NVIDIA Jetson Orin AGX）

智能铁路安全解决方案

每个系统单元由一个CPU板和一个扩展I/O板组成

智能铁路安全解决方案

每个系统单元可通过背板或前面板的千兆以太网实现互联

智能铁路安全解决方案

单电源配置：输入110V，输出12V/300W 双电源配置：总功率600W，或300W的1+1冗余配置

智能铁路安全解决方案

可根据特定需求定制背板，以满足I/O卡和系统互连的要求

智能铁路安全解决方案

提供3U或4U带风扇的高密度机箱，采用风扇散热，符合EN50155、EN50121-3（GB/T 25119、GB/T 24338）等标准要求
智能铁路安全解决方案 智能铁路安全解决方案

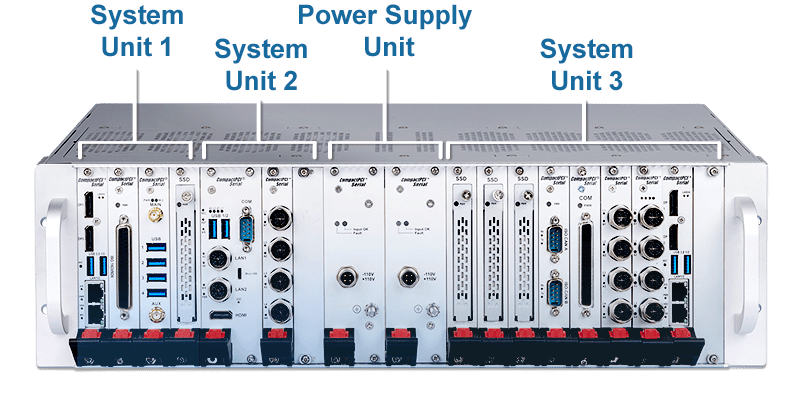

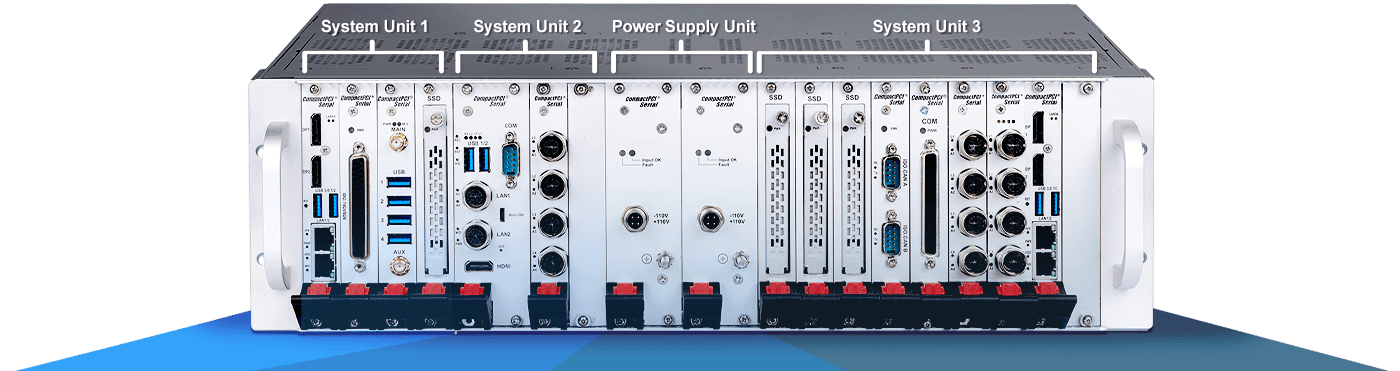

System Unit 1 System Unit 2 Power Supply Unit System Unit 3
Num of slots Slot1 Slot2 Slot3 Slot4 Slot5 Slot6 Slot7 Slot8 Slot9 Slot10 Slot11 Slot12 Slot13 Slot14 Slot15 Slot16 Slot17 Slot18 Slot19 Slot20 Slot21
功能卡 CPU board 1 I/O_1 I/O_2 I/O_3 AI board_2 I/O_1 I/O_2(Optional) Power 1 Power 2 I/O_7 I/O_6 I/O_5 I/O_4 I/O_3 I/O_2 I/O_1 CPU board_3 Blank
主要特点 Intel Corel/
Xeon 		COM板 USB板 SATA板 ORIN AGX (32/64GB) 以太网板 NVMe板（可选） 110V input/12V output 110V input/12V output SATA board SATA board SATA board Mini PCIe + CAN模块 COM板 以太网板 以太网板 Intel Corel/
Xeon
型号 MIC-330
MIC-330V2 		MIC-3840 MIC-3954F MIC-3820+
2.5" SSD 		MIC-332 MIC-3860 MIC-3821+四路 NVME 模块 MIC-3890DC MIC-3890DC MIC-3820+ 2.5" SSD MIC-3820+ 2.5" SSD MIC-3820+ 2.5" SSD MIC-3811+I-door模块 MIC-3840 MIC-3860 MIC-3860 MIC-330 预留8HP CPU板插槽空间
背板资源 PCIe3.0
PCIe_1
PCIe_2
PCIe_3 (Reserved)
PCIe_1
PCIe_2 (per request)
PCIe_1
PCIe_2
PCIe_3
PCIe_4
PCIe_5 (Reserved)
PCIe_6 (Reserved)
背板资源 SATA3.0
SATA_8
SATA_8
SATA_7
SATA_6
电源到背板12V
12V

Case Story

智能铁路安全解决方案

背景

客户长期致力于轨道交通列车控制网络、障碍物避让检测系统、列车运行与维护，以及乘客视觉AI解决方案

挑战

AI数据的采集和处理，以及系统的稳定性，对供应商而言都是挑战 AI数据的采集与处理，

解决方案

研华推出智能融合解决方案，主要包括以下硬件系统：
MIC-330V2，MIC-330V2配备Mezzanine-1卡，最多支持2个M.2插槽用于SATA 3.0 SSD模块
MIC-3840，3U CompactPCI® Serial RS-232/422/485 串行通信卡
MIC-3954F，最多支持四个USB 3.0 Type A端口，双M.2 E键插槽

优势

3U高度、21槽位的上架式机箱高效节省空间。机箱上下盖内置超薄风扇及针对内部CPU板和显卡的被动集成散热方案，支持在高达70°C的温度下稳定运行，有效解决了紧凑空间内主板与显卡在高温工环境下的散热难题
