LoRaWAN ile Basınçlı Havanın İzlenmesi

Bu vaka çalışması, bir çelik fabrikasında basınçlı hava tüketiminin uzaktan izlenmesi ve analiz edilmesi için kurulan kablosuz bir sistemin uygulamasını detaylandırmaktadır. Sistem; tesis içerisinde üç farklı noktada bulunan kompresör, kurutucu ve filtre ünitelerinden gelen kritik verileri takip etmektedir. LoRaWAN teknolojisi sayesinde çözüm; gerçek zamanlı ve merkezi izleme ile analiz imkânı sunmakta, bakım ihtiyaçlarının erken tespit edilmesini sağlayarak sistemin genel verimliliğini önemli ölçüde artırmaktadır.

• Debi ve Tüketim Ölçümü: SUTO debimetreleri; debi, sıcaklık, basınç, hız, çiğ noktası ve güç tüketimi gibi temel tüketim parametrelerini ölçmek için kurulmaktadır.
• Veri Toplama (WISE-2200): Advantech WISE-2200 modülü, SUTO debimetrelere bağlanarak Modbus/RTU üzerinden verileri toplamaktadır.
• Merkezi Gateway (WISE-6610 V2): Gateway, LoRaWAN üzerinden iletilen kablosuz verileri alır, merkezi olarak toplar ve 500’e kadar farklı noktadan gelen veriyi yönetebilir.
• Edge İşleme ve Protokoller: Gateway, edge seviyesinde mantık ve algoritmaların çalıştırılmasına olanak tanıyan dahili bir Node-RED ortamına sahiptir. Ayrıca WebService, MQTT ve ModbusTCP gibi protokoller üzerinden yazılım platformlarına veri aktarımını destekler.
• İzleme ve Analiz (S4M Yazılımı): Tüm ölçümler; grafikler, trend analizleri ve alarm yönetimi gibi analiz özellikleri kullanılarak gerçek zamanlı olarak izlenmektedir.

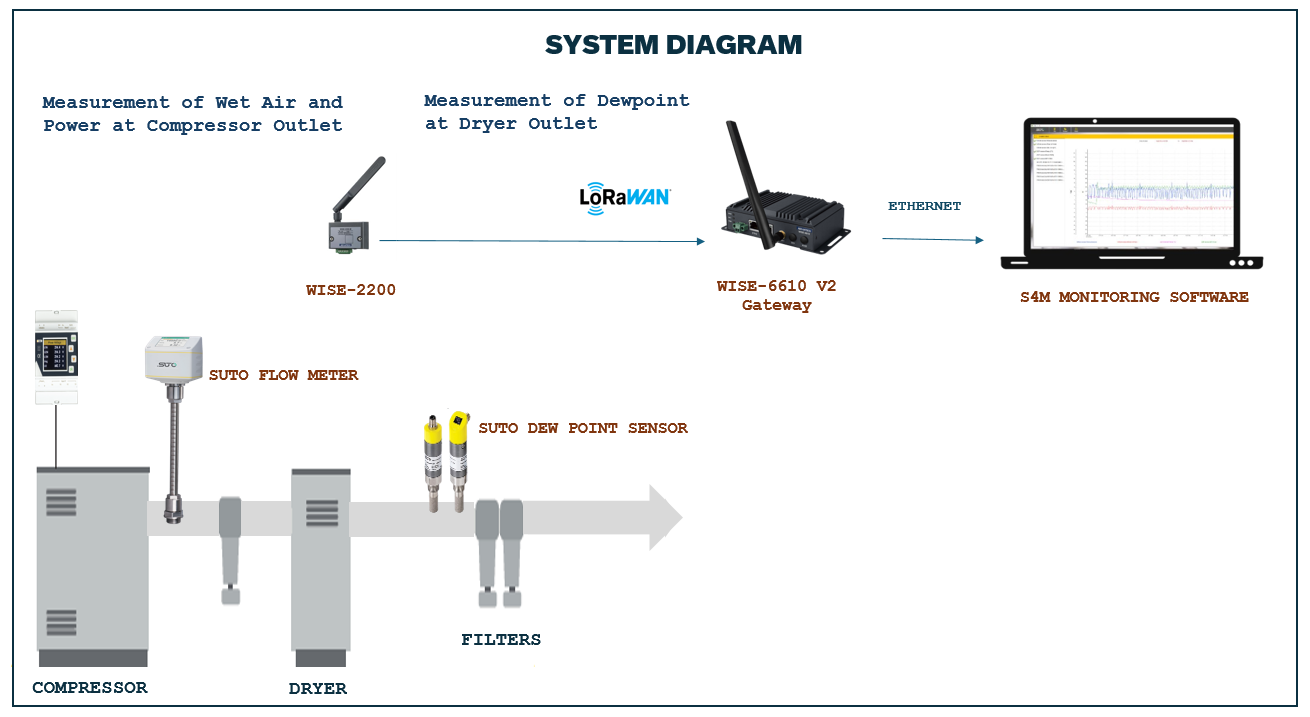

Bu basınçlı hava izleme sistemi, dağıtık bir sensör ağı yapısı kullanmaktadır. Sistem; kompresör üniteleri, filtreler ve kurutucu gibi ölçüm noktalarından başlamakta olup, bu noktalarda ıslak hava, güç tüketimi ve çiğ noktası gibi parametreleri ölçmek için SUTO Debimetreler ve Çiğ Noktası Sensörleri kullanılmaktadır. Toplanan veriler, WISE-2200 üzerinden Modbus RTU aracılığıyla bir edge node tarafından alınmakta ve ardından uzun menzilli LoRaWAN protokolü üzerinden kablosuz olarak merkezi WISE-6610 V2 gateway’e iletilmektedir. Gateway, toplanan verileri Ethernet üzerinden merkezi izleme yazılımı olan S4M’ye aktarır. S4M yazılımı; gerçek zamanlı izleme, grafiklendirme, analiz ve alarm yönetimi fonksiyonları sunmaktadır.

• Önemli Maliyet Tasarrufu: Kablosuz LoRaWAN iletişimi, yüksek maliyetli kablolama ihtiyacını ortadan kaldırarak ciddi maliyet avantajı sağlar.
• Gelişmiş Kapsama Alanı ve Güvenilirlik: LoRaWAN, düşük parazit ile geniş kapsama alanı sunar. Sistem, metal yoğunluğu yüksek ortamlarda dahi 300–400 metre mesafede kablosuz ve kararlı bir iletişim sağlar.
• Merkezi ve Gerçek Zamanlı Yönetim: Geniş alanlara yayılmış noktalardan gelen veriler tek bir platform üzerinden gerçek zamanlı olarak izlenir; bu sayede bakım ihtiyaçlarının ileri seviye tespiti mümkün olur.
• Ölçeklenebilirlik ve Esneklik: Esnek ve dağıtık mimari, çoklu sensör sistemlerini destekler ve ölçeklenebilirdir. WISE-6610, 500’e kadar farklı noktadan gelen veriyi destekleyebilir.
• Kolay Kurulum: Bileşenler, farklı ortamlara uygun, kompakt ve endüstriyel sınıf tasarımları sayesinde tak-çalıştır (plug-and-play) kurulum imkânı sunar.

LoRaWAN teknolojisinden faydalanan bu Advantech ve SUTO sisteminin başarılı şekilde uygulanması, Endüstriyel IoT uygulamaları için son derece etkili bir modeli ortaya koymaktadır. Büyük ölçekli endüstriyel ortamlarda mesafe ve kablolama zorluklarını aşan bu sistem; basınçlı hava verimliliğinin optimize edilmesi ve bakım operasyonlarının daha etkin yönetilmesi için kritik gerçek zamanlı veriler sunmaktadır. Bu yaklaşım, LoRaWAN’ın kapsamlı endüstriyel izleme çözümleri için stratejik, maliyet etkin ve güvenilir bir iletişim teknolojisi olduğunu teyit etmektedir.
